DO4 – Lens SMD Outdoor Serie
Was macht die Lens SMD Technologie besonders?
Herkömmliche Outdoor-SMD-LEDs strahlen Licht breit und gleichmäßig in alle Richtungen ab — auch dorthin, wo niemand steht. Die neue Lens SMD Technologie löst dieses Problem durch eine ovale Linsenoptik direkt über jedem LED-Chip, die das Licht gezielt im relevanten Sichtbereich bündelt.
Vergleich: THT-LED, Standard-SMD und Lens SMD
Gezielte Lichtbündelung
Die ovale Linse konzentriert das Licht im sinnvollen Sichtwinkel — kein Lichtverlust nach oben, unten oder zur Seite.
Bis zu 54% Stromersparnis
10.000 nits Helligkeit bei nur 120 W/m² im Normalbetrieb — ein Bruchteil herkömmlicher Displays.
SMD-Fertigungsvorteile
Trotz Linsenoptik wird die LED per SMD-Technologie verlötet — schneller, präziser und günstiger als THT.
DO4 Serie im Detail
Winziges Bauteil, große Wirkung
Jede einzelne Lens SMD LED misst nur wenige Millimeter, enthält aber drei präzise geformte Halbkugellinsen für Rot, Grün und Blau. Diese Linsenform ist der Schlüssel zur effizienten Lichtbündelung — entwickelt auf Basis jahrzehntelanger Erfahrung mit THT-LEDs.

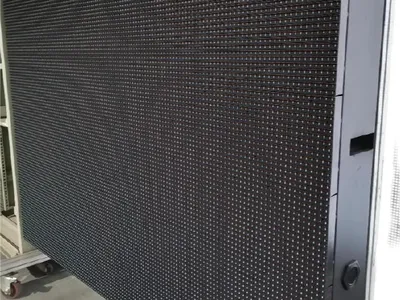

Bewährtes deset Gehäusedesign
Das DO4 Cabinet im Format 960×960 mm folgt den deset Designrichtlinien: Vollaluminium, lüfterlos, Wartung von vorne und hinten. Mit nur 23 kg pro Cabinet und IP66 Schutzart ist es optimal für dauerhafte Festinstallationen im Außenbereich.

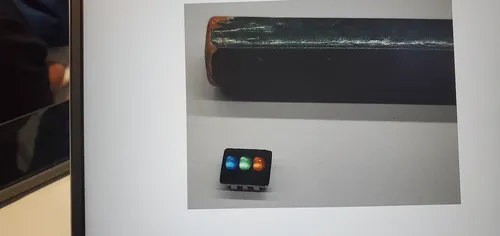

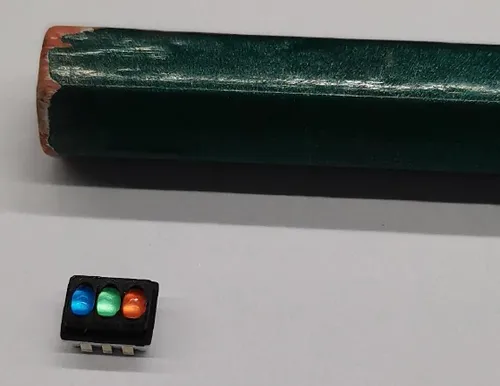

Größenvergleich: Lens SMD LED neben einem Bleistift
Merkmale
Pixelabstände 8 und 10 mm
Optimiert für Sichtabstände ab 8 Metern — ideal für Werbe- und Informationsdisplays im Außenbereich.
10.000 nits Helligkeit
Brillante Sichtbarkeit auch bei direkter Sonneneinstrahlung — dank Lens-Technologie bei minimalem Stromverbrauch.
IP66 Schutzart
Vollständiger Schutz gegen starkes Strahlwasser und Staub — höchste Schutzklasse für dauerhaften Outdoor-Betrieb.
Lüfterloses Aluminiumgehäuse
Passive Wärmeableitung eliminiert bewegliche Teile — geringerer Verschleiß, längere Lebensdauer.
Front- und Backservice
Wartungszugang von vorne und hinten — maximale Flexibilität bei der Installationsplanung.
Energieeffizient
Nur 120 W/m² im Durchschnitt bei 10.000 nits — bis zu 54% weniger als herkömmliche SMD-Displays.
Technische Spezifikationen
| Modell | DO4-8G Lens |
| Pixelabstand | 8 mm |
| LED-Typ | SMD Lens RGB |
| Pixeldichte | 15.625 px/m² |
| Modulgröße | 480 × 320 mm |
| Modulauflösung | 60 × 40 Pixel |
| Cabinet-Größe | 960 × 960 × 104 mm |
| Cabinet-Auflösung | 120 × 120 Pixel |
| Cabinet-Gewicht | 23 kg/m² |
| Material | Aluminium-Profil |
| Helligkeit | 10.000 nits |
| Bildwiederholfrequenz | ≥ 1.920 Hz |
| Farbtiefe | 14 – 16 Bit |
| Sichtwinkel | H: 140° / V: 120° |
| Kontrast | 3.000 : 1 |
| Schutzart | IP66 |
| Leistung max. | 350 W/m² |
| Leistung Durchschnitt | 120 W/m² |
| Wartungszugang | Vorne und hinten |
| Betriebstemperatur | −20°C bis +50°C |
| Umgebungsfeuchtigkeit | 10 – 90% rF |
| Lagertemperatur | −40°C bis +80°C |
Bilder aus der Entwicklung

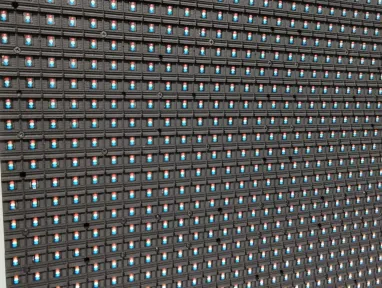

LED Lens Pixelfläche
Lens SMD Pixelstruktur — Nahaufnahme

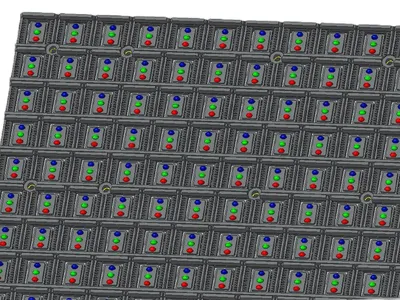

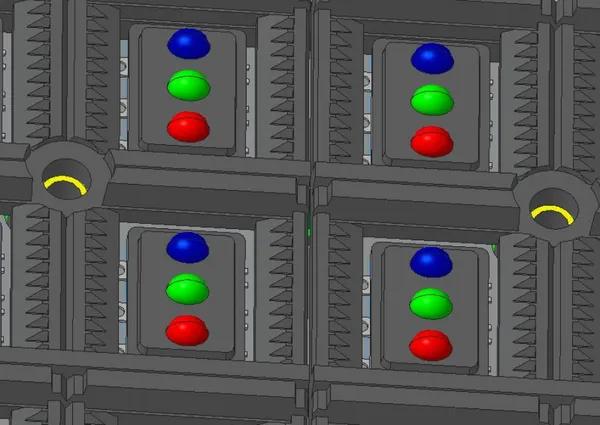

3D-Rendering: Lens SMD LEDs auf Pixelkarte

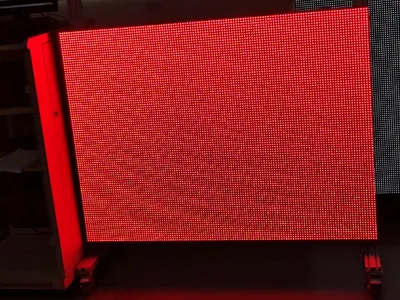

Cabinet im Testbetrieb — gleichmäßige Ausleuchtung

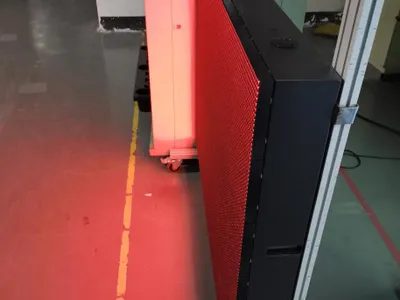

Cabinet im Testbetrieb — gleichmäßige Ausleuchtung

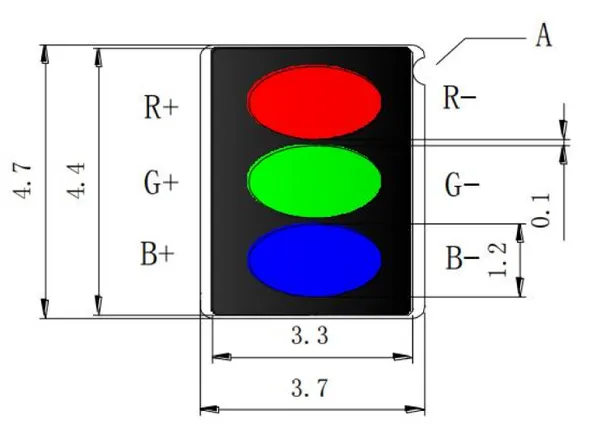

Technische Zeichnung — Lens SMD LED mit Pinbelegung
📖 Mehr über die Lens SMD Technologie
Erfahren Sie im Detail, wie die Lens SMD Technologie die Vorteile klassischer THT-LEDs mit moderner SMD-Fertigung vereint.
→ Zum Technologie-Artikel: Weltneuheit LED Lens SMDInteresse an der DO4 Lens Serie?
Wir beraten Sie gerne zu Größe, Format und den Vorteilen der Lens SMD Technologie für Ihr Projekt.
