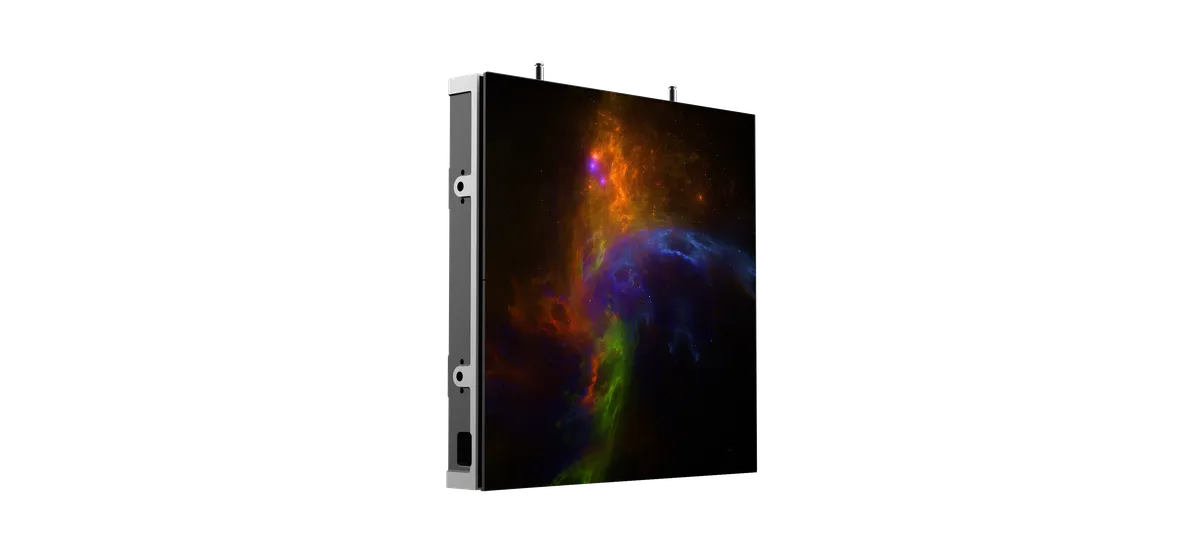

DO6 Finepixel Outdoor LED Display Serie
Outdoor Finepixel — Scharfe Bilder im Freien
Feine Pixelabstände im Outdoor-Bereich waren bisher eine Herausforderung: Hitze, Kälte und Feuchtigkeit setzen feinen LED-Strukturen zu. Die DO6 Serie löst dieses Problem mit einem durchdachten Designkonzept.
Ultrafein
Mit Pixelabständen von 2,6 und 2,9 mm erreicht die DO6 Serie eine Bildschärfe, die normalerweise Indoor-Displays vorbehalten ist.
Wetterfest
IP65 rundherum schützt die feine LED-Struktur vor Regen, Schnee und Staub – für zuverlässigen 24/7-Betrieb bei jeder Witterung.
Lüfterlos
Die passive Wärmeableitung über das Aluminium-Druckgussgehäuse eliminiert bewegliche Teile – weniger Verschleiß, weniger Wartung.
Designkonzept DO6 Serie

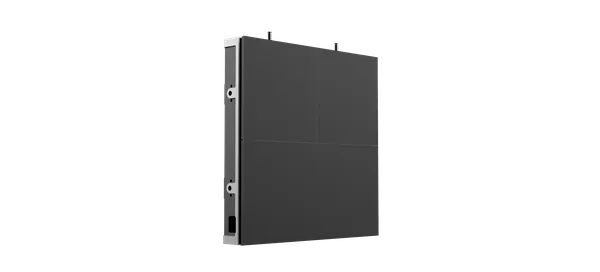

Kompaktes 500×500 mm Format
Das DO6 Cabinet im kompakten 500×500 mm Format aus Aluminiumdruckguss wiegt nur 9 kg. Die kompakte Größe ermöglicht höchste Flexibilität bei der Gestaltung individueller Displayformate – ideal für Nahbereichsanwendungen wie Schaufenster-Installationen, Eingangsbereiche oder Fassadenintegrationen.

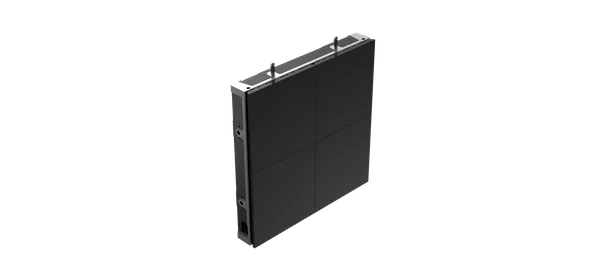

Passive Wärmeableitung
Durch die vollständige Fertigung aus Aluminiumdruckguss fungiert das gesamte Gehäuse als Kühlkörper. Das bedeutet: Keine Lüfter, keine beweglichen Teile, kein Lüftergeräusch. Die Lebensdauer steigt, der Wartungsaufwand sinkt drastisch – ein entscheidender Vorteil für Festinstallationen im Außenbereich.

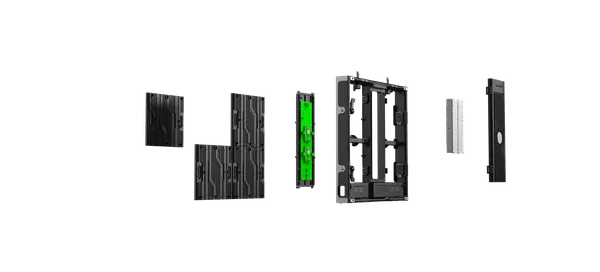

Wartung von vorne und hinten
Die DO6 Module können sowohl von der Vorderseite als auch von der Rückseite gewartet werden. Das bietet maximale Flexibilität bei der Planung der Installation – egal ob wandbündig integriert oder freistehend montiert. Einzelne Module lassen sich in Sekunden austauschen.
Merkmale
Pixelabstände 2,6 und 2,9 mm
Ultrafeiner Pixelabstand ermöglicht gestochen scharfe Bilder auch bei kurzen Betrachtungsabständen ab 3 Metern.
4.500 cd/m² Helligkeit
Auch bei direkter Sonneneinstrahlung bleibt das Bild klar und kontrastreich sichtbar.
IP65 Front & Rückseite
Vollständiger Schutz gegen Strahlwasser und Staub – für dauerhaft zuverlässigen Outdoor-Betrieb.
Nur 9 kg pro Cabinet
Das leichte Aluminiumdruckguss-Gehäuse vereinfacht die Installation und reduziert Anforderungen an die Unterkonstruktion.
3.840 Hz Bildwiederholrate
Flimmerfreie Darstellung, auch bei Kameraaufnahmen – ideal für medienbegleitete Standorte.
100.000 Stunden Lebensdauer
Langlebig und zuverlässig im Dauerbetrieb bei extremen Temperaturen von −20° bis +40°C.
Technische Spezifikationen
| Pixelabstand | 2,604 mm |
| Pixeldichte | 147.928 Dot/m² |
| LED-Typ | SMD1516 |
| Pixelkonfiguration | 1R1G1B |
| Cabinet-Größe | 500 × 500 mm |
| Cabinet-Auflösung | 192 × 192 Pixel |
| Modulgröße | 250 × 250 mm |
| Modulauflösung | 96 × 96 Pixel |
| Material | Aluminiumdruckguss |
| Cabinet-Gewicht | 9 kg |
| Helligkeit | 4.500 cd/m² |
| Helligkeitsanpassung | Programmierbar / Auto / Manuell |
| Sichtwinkel | H: 160° / V: 140° |
| Farbtiefe | 14 Bit |
| Bildwiederholfrequenz | 3.840 Hz |
| Frame Rate | 50 / 60 Hz |
| Kontrast | 5.000 : 1 |
| Farbtemperatur | 2.000 – 10.000 Kelvin |
| Farbraum | ≥120% NTSC |
| Helligkeits-/Farb-Uniformität | 97% / ±0,003 |
| Helligkeits-/Farbkalibrierung | Unterstützt |
| Ansteuerung | Dynamic / Konstantstrom / Common Anode |
| Spannung | AC 100 – 240 V |
| Leistung Ø / max. | 200 W/m² / 800 W/m² |
| Netzteil | Integriert (AC) |
| Wartungszugang | Vorne und hinten |
| Schutzart | Front: IP65 / Rückseite: IP65 |
| Betriebstemperatur | −20°C bis +40°C / 10 – 80% rF |
| Lagertemperatur | −40°C bis +60°C / 0 – 85% rF |
| Lebensdauer | 100.000 Stunden |
Produktbilder DO6 Serie

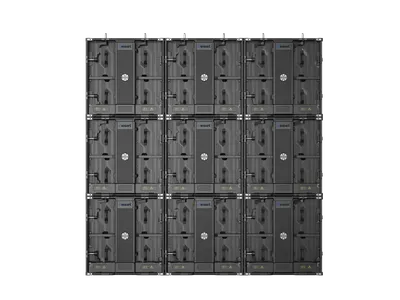

Modulwand 3×3 – Rückansicht frontal

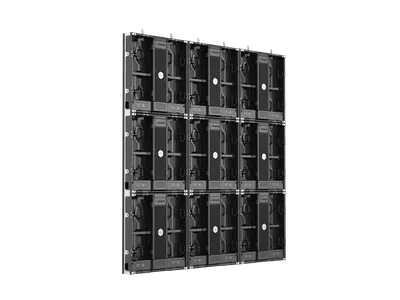

Modulwand 3×3 – perspektivische Rückansicht

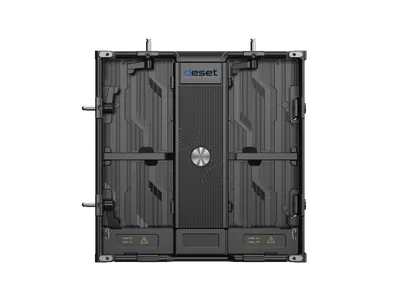

Einzelnes Cabinet – Rückansicht mit Anschlüssen

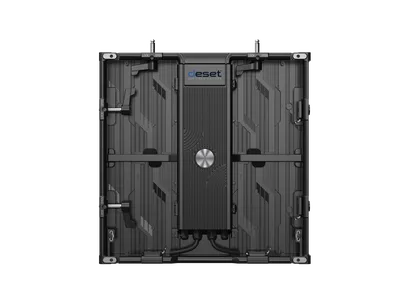

Einzelnes Cabinet – Rückansicht ohne Anschlussfeld

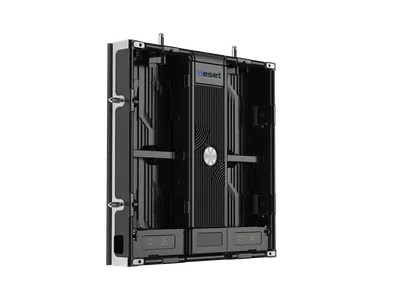

Cabinet Rückseite – Perspektive von links

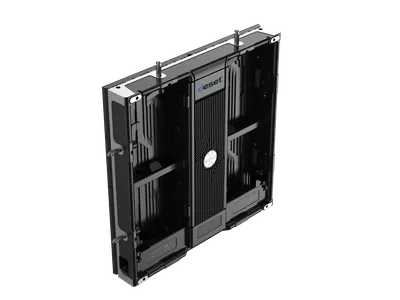

Cabinet Rückseite – Perspektive von rechts

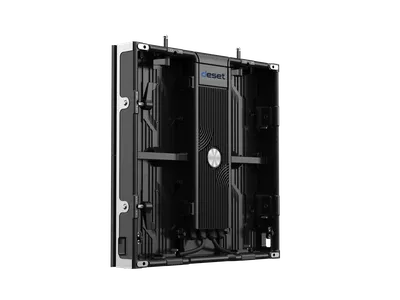

Schrägansicht mit Kühlrippen und Lüfter

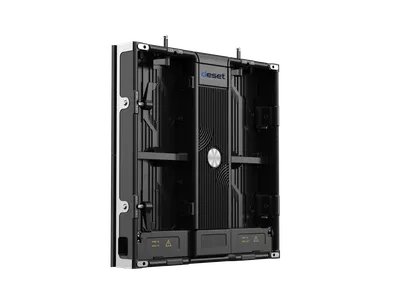

Schrägansicht mit Strom- und Signalanschlüssen

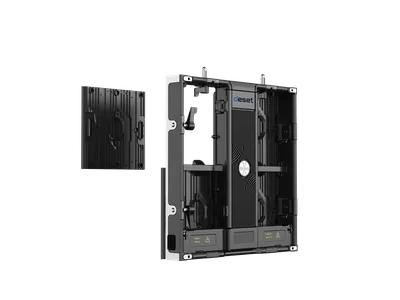

Frontzugang – LED-Modul herausgenommen

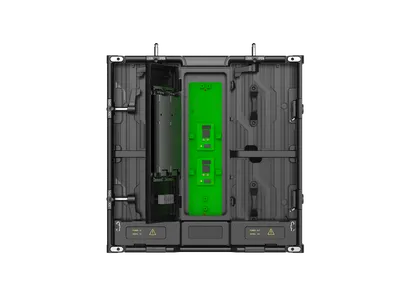

Wartungsfach geöffnet – Platine und Netzteil sichtbar

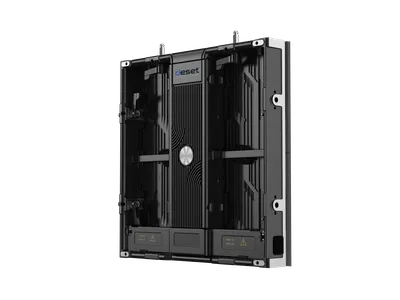

Schrägansicht von rechts – Lüfter und Kühlrippen

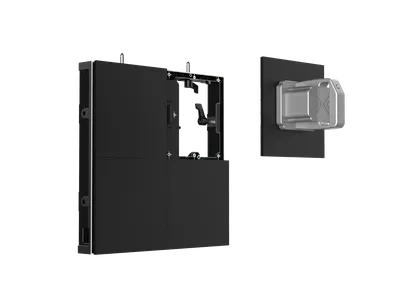

Frontservice – Modulwechsel per Saugnapf-Werkzeug
