Gold Wire LEDs:
Der Qualitätsunterschied,
der wirklich zählt
Eine LED ist eine LED — oder? Nein. Tief im Inneren jedes SMD-Gehäuses entscheidet ein haarfeiner Draht über die Lebensdauer Ihres Displays. Wir erklären, warum Gold der einzig sinnvolle Werkstoff ist.
Was ist Wire Bonding?
Jede LED leuchtet, weil Strom durch einen winzigen Halbleiter-Chip fließt. Aber wie kommt der Strom dorthin? Über den Bonding-Draht — eine der kritischsten Verbindungen in der gesamten LED-Elektronik.
Im Inneren jedes SMD-Pakets verbindet ein haarfeiner Draht — der Bonding-Draht — den LED-Chip mit den Elektroden-Pads des Gehäuses. Dieser Draht ist dünn: rund 25 Mikrometer Durchmesser, etwa ein Viertel der Stärke eines menschlichen Haares.
Die Wahl des Materials für diesen Draht — Gold oder Kupfer — ist der entscheidende Qualitätsparameter einer LED. Und zwar nicht wegen der elektrischen Leitfähigkeit (Kupfer ist sogar etwas besser), sondern aus einem anderen Grund: Korrosionsbeständigkeit.
⚡ Gold Wire (Au)
- Edelmetall, chemisch vollkommen inert (Ordnungszahl 79)
- Elektrische Leitfähigkeit: 4,11 × 10⁷ S/m
- Wärmeleitfähigkeit: 318 W/(m·K)
- Bildet stabile AuAl-Verbindungen am Bond-Punkt
- Korrodiert unter keinen Umständen
⚡ Copper Wire (Cu)
- Unedles Metall, chemisch reaktiv
- Elektrische Leitfähigkeit: 5,96 × 10⁷ S/m (etwas besser)
- Wärmeleitfähigkeit: 401 W/(m·K) (etwas besser)
- Oxidiert bei Kontakt mit Sauerstoff und Feuchtigkeit
- Korrosion ist physikalisch unvermeidbar
Das molekulare Problem: Permeation
Das SMD-Gehäuse scheint die LED hermetisch zu schützen — aber das stimmt auf molekularer Ebene nicht. Und genau das ist das eigentliche Problem.
Die Encapsulation — die Vergussmasse im SMD-Paket — ist mit heutigen Produktionsmethoden nicht vollständig hermetisch. Atome und Moleküle von Sauerstoff (O₂) und Wasserdampf (H₂O) permeieren langsam durch den Polymer-Verguss in das Gehäuse. Das ist ein rein physikalisch-chemischer Prozess — er findet statt, ob das Display eingeschaltet ist oder nicht.
Gold: immun
O₂-Moleküle permeieren ins Gehäuse — aber Gold reagiert nicht. Das Edelmetall bleibt chemisch inert. Der Bonding-Draht behält dauerhaft seinen niedrigen elektrischen Widerstand. Die LED leuchtet — für immer.
Kupfer: reagiert
O₂ dringt ein — und Kupfer oxidiert. Cu + O₂ → CuO (Kupferoxid). CuO ist ein schlechter elektrischer Leiter: der Widerstand im Bondpunkt steigt dramatisch an. Die LED stirbt — chemisch, still, unaufhaltsam.

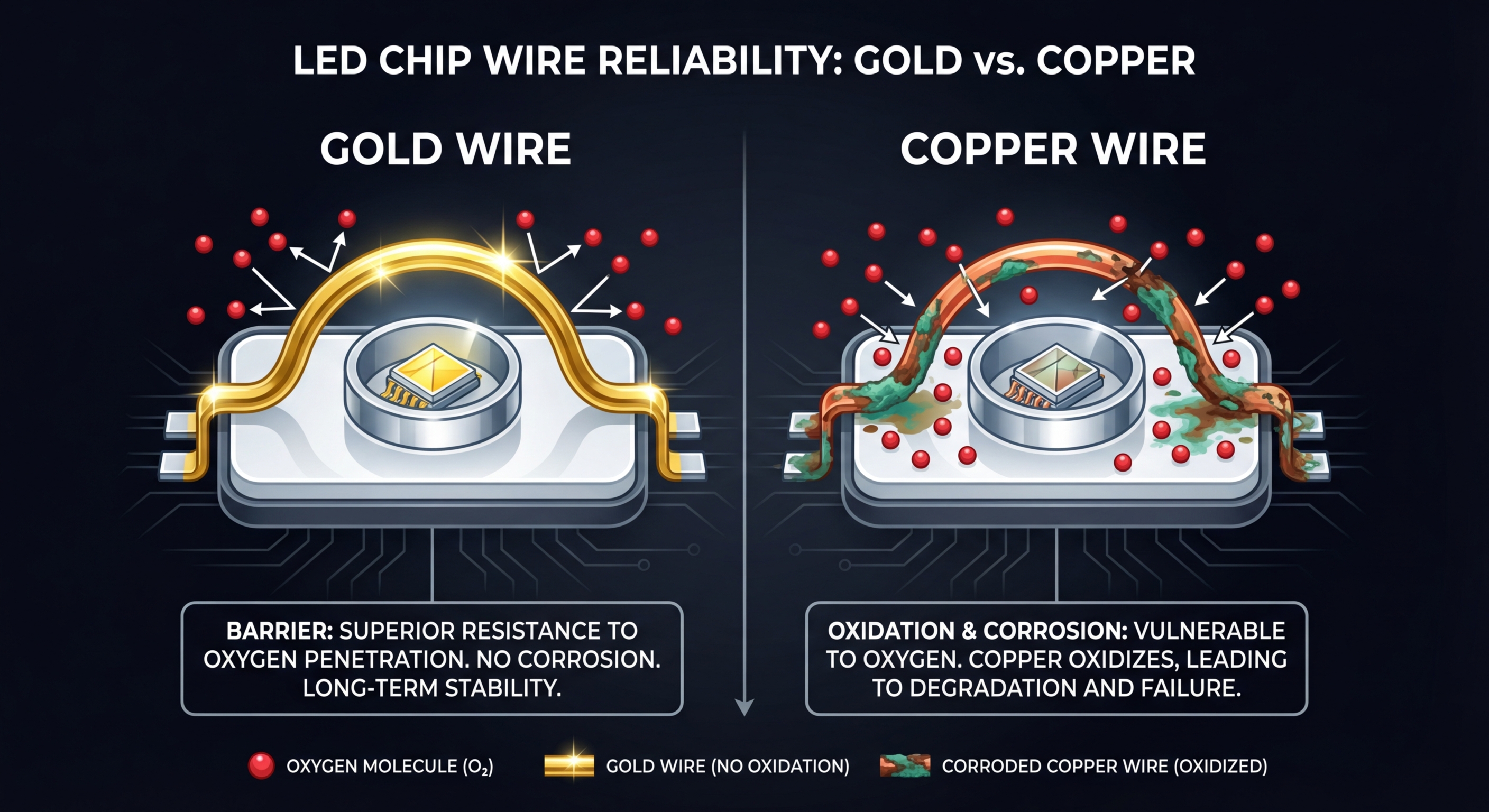

Visualisierung: O₂-Permeation im SMD-Gehäuse — Gold bleibt intakt, Kupfer oxidiert
Dieser Prozess findet unabhängig vom Betriebszustand des Displays statt. Kupfer-LEDs korrodieren auch im ausgeschalteten Zustand, in gelagerten Modulen, in wartenden Ersatzteilen. Es ist keine Frage des Stroms — es ist reine Chemie.
Der Beweis: Langzeittest unter Realbedingungen
Theorie ist eine Sache — Beweis ist eine andere. Ein interner Langzeittest unseres LED-Herstellers zeigt das Ergebnis in aller Deutlichkeit.
Versuchsaufbau
4 SMD-Pakete mit RGB-Chips wurden identischen Stressbedingungen ausgesetzt: 3 davon mit Gold Wire in verschiedenen Qualitätsstufen, 1 mit Copper Wire. Das Ergebnis war eindeutig.

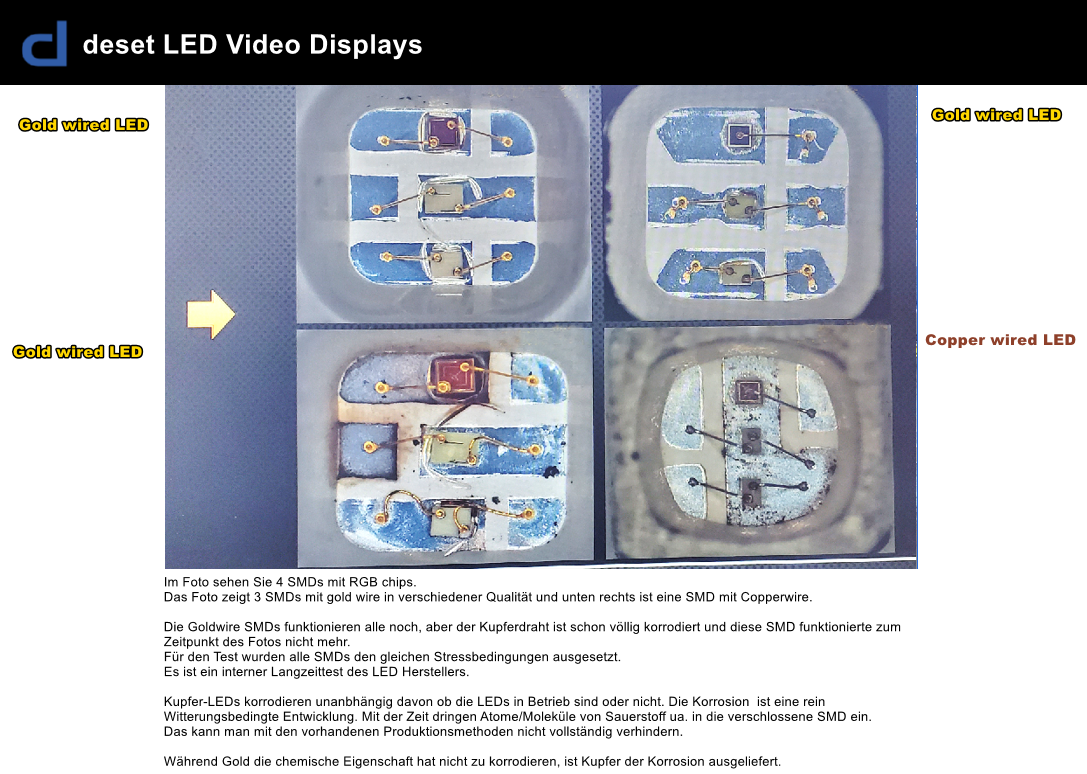

Mikroskopaufnahme — interner Langzeittest des LED-Herstellers. Alle SMDs unter identischen Stressbedingungen.
Bonding-Drähte hell und intakt. Alle drei Gold Wire SMDs funktionierten nach dem Stresstest weiterhin einwandfrei.
Bonding-Draht komplett schwarz/grau korrodiert — sichtbar bereits unter dem Mikroskop. Die SMD war zum Zeitpunkt der Aufnahme nicht mehr funktionsfähig.

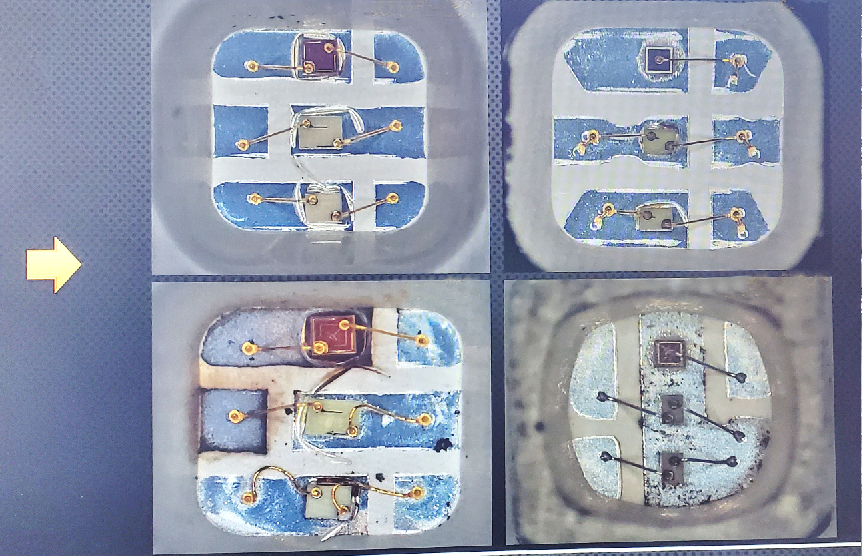

Rohe Mikroskopaufnahme: 3× Gold Wire (intakt) und 1× Copper Wire (rechts unten, korrodiert) — interner Langzeittest des LED-Herstellers
Gold vs. Kupfer: Die Fakten
Ein sachlicher Vergleich der beiden Bonding-Materialien über alle relevanten Kriterien.
| Eigenschaft | 🏅 Gold Wire | 🔶 Copper Wire |
|---|---|---|
| Korrosionsresistenz | ✓ Keine Korrosion (Edelmetall) | ✗ Oxidiert unweigerlich |
| Outdoor-Eignung | ✓ Ideal — auch in Feuchtumgebungen | ✗ Eingeschränkt, erhöhtes Ausfallrisiko |
| Lebensdauer Innen (klimatisiert) | ~ Nahezu identisch | ~ Nahezu identisch |
| Lebensdauer Außen / feucht | ✓ Langzeitstabil | ✗ Deutlich kürzer |
| Elektrische Leitfähigkeit | 4,11 × 10⁷ S/m | 5,96 × 10⁷ S/m (etwas besser) |
| Reparatur bei LED-Ausfall | ✓ Selten nötig — langlebig | ✗ Modulaustausch nötig |
| Herstellungskosten | Höher (Edelmetall) | Günstiger |
| TCO (Gesamtkosten Lebenszyklus) | ✓ Deutlich besser | ✗ Schlechter (Wartung, Austausch) |
Kupfer ist in stabilen Innenräumen mit kontrolliertem Klima kurzfristig konkurrenzfähig. Für den Außeneinsatz, für feuchte oder temperaturwechselnde Umgebungen und für alle Anwendungen, bei denen Langlebigkeit und Zuverlässigkeit zählen, führt an Gold Wire kein Weg vorbei. Die höheren Herstellungskosten amortisieren sich durch deutlich geringere Wartungskosten und längere Nutzungsdauer.
deset setzt ausschließlich auf Gold Wire LEDs
deset LED Video Displays verbaut in allen Produkten ausschließlich SMDs mit Gold Wire Bonding — insbesondere bei Outdoor-Installationen ist das für uns nicht verhandelbar. Wir verkaufen keine Displays, deren Lebensdauer durch ein falsches Bonding-Material künstlich verkürzt wird.
Fragen Sie beim Kauf immer aktiv nach: Gold Wire oder Copper Wire? Diese Frage unterscheidet ein langlebiges Qualitätsprodukt von einer teuren Enttäuschung.
