Weltneuheit – LED Lens SMD Display
Der Hintergrund: THT vs. SMD
Noch vor wenigen Jahren wurden Outdoor-LED-Displays mit LEDs bestückt, die zwei metallische Beinchen hatten und durch Löcher in Platinen gesteckt und dann mit Wellenlötmaschinen verlötet wurden — die sogenannte THT-Technologie (Through Hole Technology).
Vorteile der THT-LEDs
- Sehr stabile Lötverbindung, die auch nach Jahren im Betrieb nicht ausfiel
- Ovale Gehäuseform, die das Licht optimal streute
- Helligkeit wurde im relevanten Sichtbereich konzentriert
Vorteile der SMD-LEDs
- Höhere Integrationsstufe der LED-Chips
- Leichterer und schnellerer Herstellungsprozess
- Mehr Pixel auf kleineren Flächen — feinere Auflösungen möglich
- Gleichmäßigere Abstrahlcharakteristik auf kurze Distanzen
SMD-LEDs haben in der Regel einen vollständig anders aufgebauten Gehäusekörper vor den LED-Chips, so dass auch eine andere Abstrahlcharakteristik des Lichtes entsteht als bei herkömmlichen LEDs. Im Fine-Pixel-Bereich mit hohen Auflösungen und nahen Sichtabständen sind die aktuellen SMD-LEDs die bessere Wahl.
Aber: Auf größeren Distanzen im Außenbereich und für eine effizientere Energieausnutzung spielen andere Eigenschaften eine wichtigere Rolle — insbesondere die Bündelung des Lichtes in bestimmte Richtungen. Und genau hier liegt das Problem herkömmlicher SMD-LEDs.
Die Innovation: Lens SMD

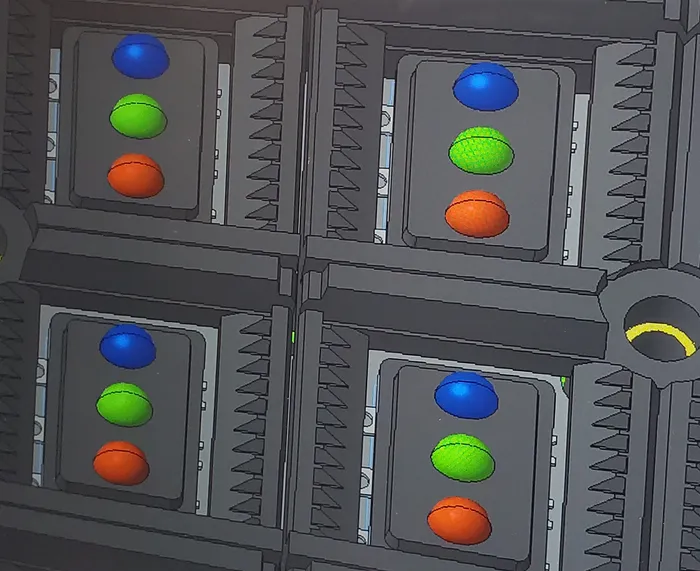

Erstmals wurde eine SMD-LED-Komponente entwickelt, die denselben ovalen Linsenaufbau hat wie herkömmliche THT-LEDs — aber dennoch mittels moderner SMD-Technologie auf die Pixelkarten verlötet wird.
Diese Gehäuseform bündelt den Großteil des Lichtes im sinnvollen Sichtwinkel vor dem LED-Display und vermeidet eine Streuung in Raumwinkel, in denen das Bild des Displays entweder nicht mehr sinnvoll erkannt werden kann — aufgrund eines zu flachen seitlichen Einblickwinkels — oder in denen sich schlicht niemand befindet (unterhalb und oberhalb des Displays).
Lens SMD vereint die ovale Linsenform der THT-LEDs mit moderner SMD-Fertigung

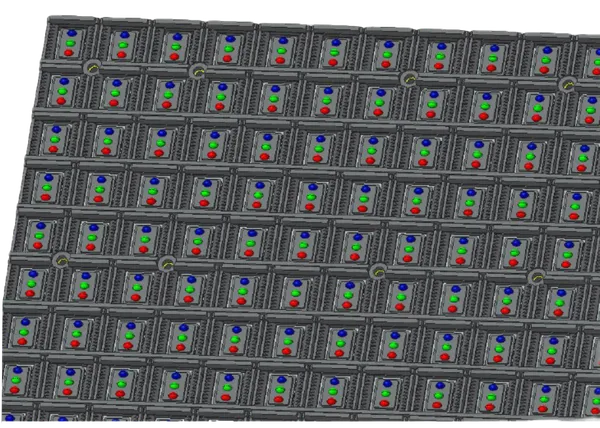

Das DO4 — Lens SMD Serie
Das DO4 kommt in den Pixelabständen 8 mm und 10 mm. Engere Pixelabstände — speziell 6 mm — befinden sich in der Entwicklung auf Ebene des LED-Herstellers.
Neben der Verwendung dieser neuen SMD-Lens-LEDs folgt das DO4 den inzwischen standardmäßig bei deset vorgegebenen Designrichtlinien:
Leichtbau-Gehäuse
Vollständig aus Aluminium, minimales Gewicht
Lüfterloses Design
Passive Wärmeableitung, keine beweglichen Teile
Front- & Backservice
Wartungszugang von vorne und hinten
Optimale Lichtbündelung
Lens SMD für maximale Effizienz im Außenbereich
Für LED-Display-Projekte im 8 mm oder 10 mm Pixelabstandsbereich mit Sichtabständen ab 8 m aufwärts ist das DO4 die optimale Wahl.
